Comment installer une caméra FPV sur une voiture RC

Le guide pas-à-pas pour équiper votre voiture RC d'un système FPV numérique HD (kit Caddx Avatar / Walksnail Avatar) : choix du matériel, alimentation stabilisée, fixation anti-vibrations, réglages.

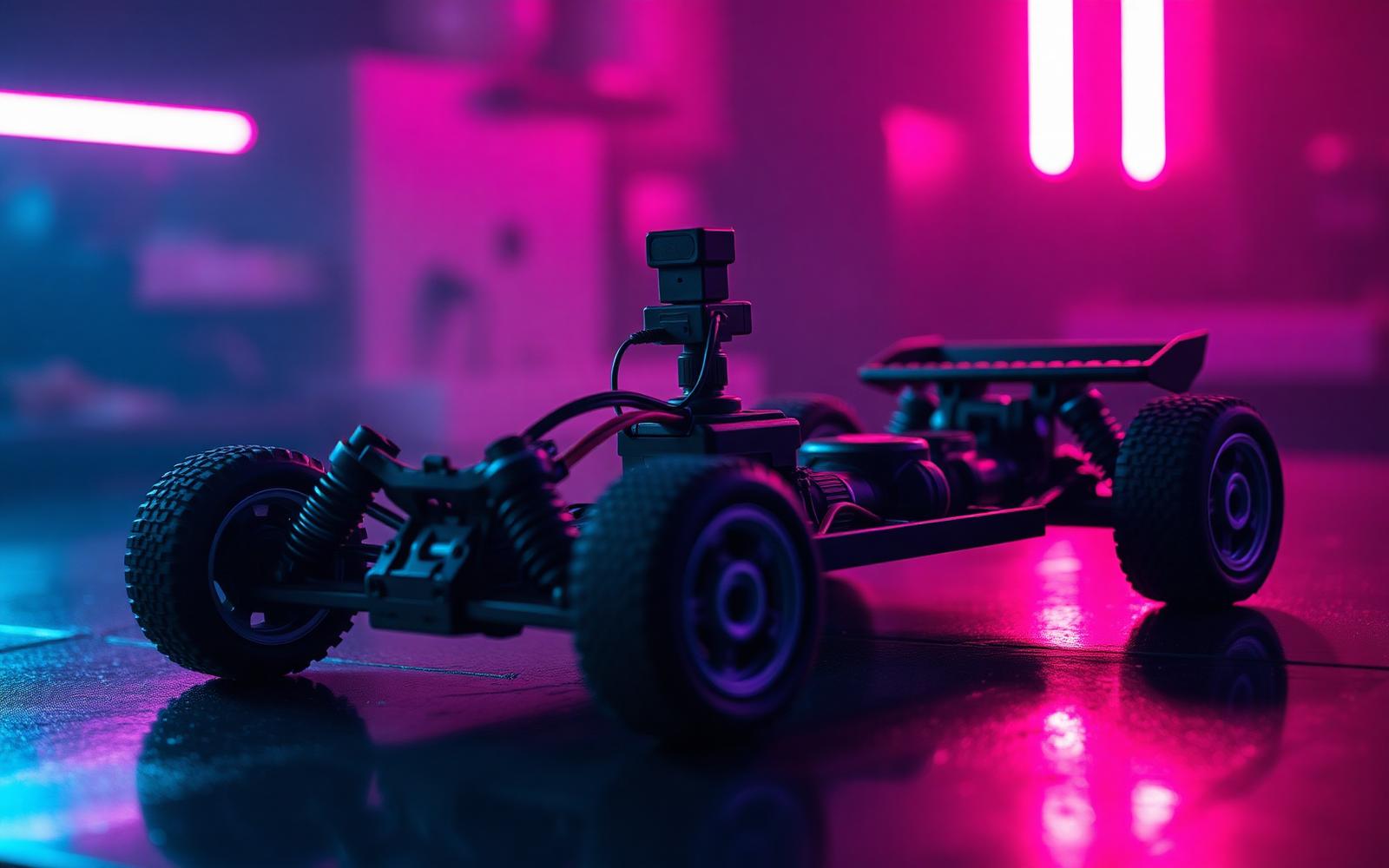

Installation d'un kit Caddx Avatar FPV sur un châssis de voiture RC 1/10

1. Le matériel nécessaire

  • Kit Caddx Avatar HD (Walksnail Avatar) — caméra + VTX numérique 5.8 GHz. 1080p 60fps, latence ~22 ms, portée plusieurs centaines de mètres. C'est le kit que nous utilisons chez MINITRACK.
  • Lunettes Walksnail Avatar HD — Goggles X, Goggles L ou moniteur HD compatible Avatar. Le pairing avec le VTX est natif.
  • BEC (Battery Eliminator Circuit) — Le kit Avatar accepte 2S-6S en direct (7-25V). Un BEC 12V/3A dédié filtre les parasites du moteur si l'alim directe est bruitée.
  • Support imprimé 3D en TPU — Amortit les vibrations du châssis. Alternative : mousse EVA 3-5 mm.
  • Splitter XT60 en Y — Permet de dériver l'alimentation vidéo depuis la batterie principale sans couper le variateur.

2. Pourquoi le FPV numérique HD (Caddx Avatar)

L'analogique 5.8 GHz classique était le standard il y a quelques années, mais souffre d'une image granuleuse, sensible aux interférences et limitée en couleurs. Le numérique HD (Caddx Avatar / Walksnail Avatar) a changé la donne pour la voiture RC :

  • Latence ~22 ms bout-en-bout : suffisamment basse pour un pilotage compétitif, sans le grain analogique.
  • Image 1080p 60fps : détails du bitume, marquage de piste et obstacles enfin lisibles à distance.
  • WDR et faible luminosité : gère les transitions ombre/soleil et le pilotage en indoor sans écrasement des noirs.
  • Portée réelle 500 m+ : bien plus stable qu'un lien analogique 25 mW en environnement urbain.

3. L'alimentation : le point critique (BEC)

Le kit Caddx Avatar accepte une entrée large 2S-6S (7-25V), donc branchement direct possible sur la batterie principale via un splitter XT60. Mais attention : sur une voiture RC, le moteur brossless génère des impulsions de courant qui peuvent parasiter le lien vidéo si l'alimentation n'est pas filtrée.

Ne jamais alimenter le VTX via le régulateur intégré du variateur (BEC de l'ESC) : ses impulsions polluent le signal. Utiliser soit une prise directe sur la batterie via splitter XT60, soit un BEC 12V/3A dédié en cas de parasites persistants.

Câblage type : batterie LiPo 2S/3S → splitter XT60 en Y → entrée alimentation du VTX Avatar. Séparer physiquement les câbles moteur (haute tension pulsée) du câble caméra-VTX pour minimiser les interférences.

4. Fixation anti-vibrations

Une voiture RC à 60 km/h génère plus de vibrations qu'un drone freestyle. Sans amortissement, l'image tremble et donne le mal de mer. Deux solutions éprouvées :

  • Support TPU flex imprimé 3D : le TPU absorbe naturellement les hautes fréquences. Compte 1-2 € de filament.
  • Mousse EVA 3-5 mm collée entre la caméra et le châssis : solution rapide, efficace pour <30 km/h.

Positionnement : au plus près du centre de gravité (au-dessus du moteur, pas sur la carrosserie), angle de 5-15° vers le bas selon la vitesse cible.

5. Réglages et pairing

  1. Allumer les lunettes Walksnail Avatar, puis le VTX : le pairing s'effectue en quelques secondes (LED verte fixe).
  2. Vérifier l'antenne du VTX : jamais démarrer sans antenne — le module grille en quelques secondes.
  3. Ajuster le mode caméra (WDR, bitrate 25-50 Mbps, 60fps) via le menu des lunettes Avatar.
  4. Faire un test statique moteur allumé pour valider l'absence de parasites vidéo.

6. Aller plus loin : le vrai pilotage immersif avec Sim2RC

Un système FPV donne la vue caméra. Mais piloter au manche pistolet en regardant à travers des lunettes reste contre-intuitif — le cerveau attend un volant.

MINITRACK a conçu Sim2RC : un boîtier qui transforme n'importe quel volant sim racing (Logitech, Fanatec, Moza…) en radiocommande RC 2.4 GHz. Combiné à un kit Caddx Avatar HD, le pilotage devient identique à celui d'une vraie voiture : volant, palettes, retour de force. C'est l'étape logique après l'installation FPV.

Passez au pilotage immersif complet

Découvrez Sim2RC — l'adaptateur volant sim racing → voiture RC.

Voir Sim2RC

FAQ

Comment mettre une caméra FPV sur une voiture RC ?

Il faut trois éléments : une caméra FPV numérique HD (nous utilisons le kit Caddx Avatar / Walksnail Avatar HD), le VTX numérique fourni avec le kit et une alimentation stabilisée. La caméra et le VTX se fixent sur la carrosserie ou le châssis, on les alimente via un BEC 2S-6S (7-25V) branché sur la batterie principale, puis on binde les lunettes Walksnail Avatar HD.

Quelle caméra FPV choisir pour une voiture RC ?

Chez MINITRACK nous recommandons le kit Caddx Avatar HD (Walksnail Avatar HD) : image 1080p 60fps, latence bout-en-bout ~22 ms, portée réelle plusieurs centaines de mètres, WDR excellent. C'est la référence numérique HD pour la voiture RC — image nette même à basse vitesse et par faible luminosité, sans le grain typique de l'analogique 5.8 GHz.

Quel BEC utiliser pour alimenter un kit Caddx Avatar sur une voiture RC ?

Le kit Caddx Avatar / Walksnail Avatar HD accepte directement une alimentation 2S à 6S (7,4-25,2V), donc dans la plupart des cas on peut le brancher via un BEC ou un splitter XT60 sur la batterie principale. Un BEC 12V/3A dédié filtre les parasites du variateur (ESC) et sécurise le VTX. Ne jamais alimenter le kit directement via le régulateur du variateur : les impulsions du moteur brouillent l'image.

Comment fixer une caméra FPV sur une voiture RC sans vibrations ?

Utiliser un support imprimé en 3D en TPU flexible ou une mousse EVA de 3-5 mm entre le châssis et la caméra pour absorber les vibrations. Placer la caméra le plus près possible du centre de gravité, angle 5-15° vers le bas selon la vitesse. Éviter les fixations rigides directes sur la carrosserie qui amplifient les résonances.
